W jaki sposób łączymy poszczególne elementy systemu kina domowego? Jakie gniazda audio/wideo mamy do dyspozycji? Które z rozwiązań jest najbardziej użyteczne?

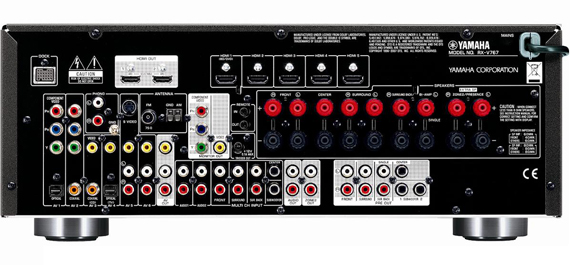

Współczesne systemy kina domowego oferują dostęp do szerokiej gamy złączy audio i wideo, zarówno w standardach cyfrowych jak i analogowych. Dostępne gniazda możemy klasyfikować na kilka sposobów, w tym także pod kątem jakości dostarczanych sygnałów AV.

Dostępne standardy VIDEO:

• HDMI – cyfrowy obraz i dźwięk, możliwe przesyłanie sygnału wideo w standardach 576 i HD (High Definition): 720p, 1080i, 1080p;
• Component – analogowy 576i, 576p i HD 720p, 1080i, 1080p;
• RGB – analogowy spotykany w kablach Euro Scart 576i;
• SVIDEO - analogowy 576i lepszy od Composite;
• Composite - analogowy 576i.

Dostępne standardy AUDIO:

• HDMI - cyfrowy obraz i dźwięk, w wersji 1.3 przesyłanie dźwięku we wszystkich standardach DOLBY DIGITAL+ TrueHD, DTS-HD Master Audio, LPCM do 7.1, SACD;
• Optyczne TOSlink - cyfrowy dźwięk DOLBY DIGITAL, DTS, LPCM 2.0;
• Coaxial SPDIF - cyfrowy dźwięk DOLBY DIGITAL, DTS, LPCM 2.0;
• Analogowy RCA - sygnały analogowe mono, stereo, 5.1 lub 7.1.

Jak widać na powyższym zestawieniu najbardziej użytecznym standardem okazuje się HDMI, który w najnowszej wersji (aktualnie HDMI v1.4) jest w stanie obsłużyć i przesłać każdy rodzaj sygnału cyfrowego. Posiadając urządzenia z obsługa standardu HDMI możemy tylko za pomocą tego typu przewodów połączyć ze sobą wszystkie elementy kina domowego, takie jak: odtwarzacz Blu-Ray/DVD, amplituner, telewizor czy projektor multimedialny.

Sytuacja jednak komplikuje się w przypadku gdy amplituner AV stosowany w naszej instalacji kina domowego posiada złącze HDMI w wersji niższej (np. 1.2), które nie pozwala na przesłanie dźwięku HD w wersji cyfrowej. W takim przypadku należy użyć wejść analogowych (5.1 lub 7.1) i skorzystać z wysokiej jakości analogowych kabli połączeniowych typu RCA. Innym sposobem rozwiązania powyżej przedstawionego problemu może być dekodowanie dźwięku w odtwarzaczu Blu-Ray/DVD i następnie przesyłanie go w postaci LPCM 5.1 lub 7.1 do amplitunera AV. W przypadku niektórych amplitunerów klasy podstawowej złącza HDMI służą jedynie jako przełączniki, co oznacza że nie możemy ich wykorzystać do przesyłania dźwięku do amplitunera. W takiej sytuacji niezbędne okazuje się wykorzystanie wejść TOSlink, SPDIF lub analogowych 5.1 lub 7.1 w przypadku dźwięku jakości HD.

Nie należy także zapominać o kablach głośnikowych, których jakość wykonania odgrywa podobną rolę jak w systemach Hi-Fi (im wyższa jakość wykonania kabla połączeniowego tym lepszy dźwięk dostarczany przez system kina domowego).  Połączenia na odległość 2 – 3 metrów bez obaw można realizować za pomocą standardowych kabli. W przypadku większych odległości rzędu 10 -15 m, należy stosować kable o specjalnej konstrukcji minimalizującej podatność kabla na zakłócenia, polepszające parametry elektryczne takie jak impedancja. Kable połączeniowe same w sobie nie są w stanie poprawić parametrów sygnału  (do tego służą urządzenia elektroniczne), jednak tylko zastosowanie odpowiedniej jakości kabli pozwala na przesyłanie sygnałów wiernych oryginałowi.
